Comparatif des fonctionnalités des logiciels Solid Edge

Comparatif des licences Solid Edge 2020

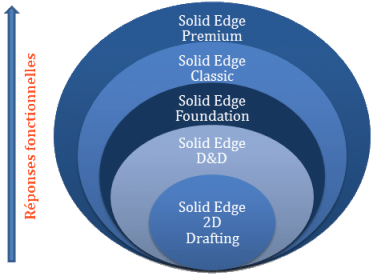

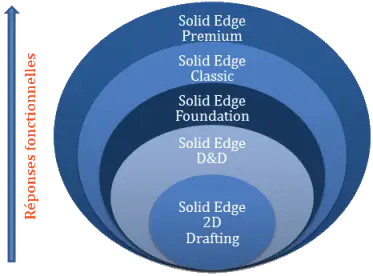

Nous vous prosons un tableau comparatif des solutions CAO Solid Edge éditées par Siemens Industry Software. Les solutions couvrent tous les aspects du processus de développement produits pour vous permettre d’innover facilement et rapidement : outil de dessin 2D, conception CAO 3D avancée, production de plans automatisés, outil de rendu-réaliste, simulation, association aux outils de fabrication, applications métiers dédiées, … Solid Edge offre aux entreprises la possibilité d’accélérer le développement de leurs produits, de réduire leurs coûts de fabrication et d’améliorer la qualité et la fiabilité de leurs produits, et ce dans des secteurs et pour des applications variés. Le logiciel Solid Edge 2020 est proposée en 5 versions différentes pour s’adapter au mieux à vos besoins. Nous vous proposons ci après un comparatif.

Un logiciel de dessin technique gratuit

La Solution Solid Edge 2D Drafting est un logiciel de dessin technique qui propose un ensemble de fonctionnalités nécessaires pour la conception CAO 2D :

  • Logiciel compatible Autocad, DXF et DWG,
  • Dessin de création de diagrammes, d’annotations et de dimensionnement répondant automatiquement aux normes du dessin industriel telles que ISO, ANSI, BSI, DIN, JIS, UNI.

Benéficiez gratuitement de Solid Edge 2D Drafting,  logiciel CAO gratuit et performant !

Outil de conception CAO 3D incluant la Technologie Synchrone

La Solution Solid Edge Design & Drafting est abordable, compléte et comprend toutes les fonctionnalités de base du logiciel :

  • l’import de fichiers de tous types de formats (STEP, IGES, JT, dwg, Solid Works, Pro/E…),
  • un outil de gestion des fichiers Solid Edge,
  • des environnements pièce, assemblage et mise en plan.

Vous pouvez également réaliser des documents commerciaux et marketing grâce aux outils de réalisation d’éclatés. La licence Design & Drafting est l’outil idéal pour la conception de systèmes mécaniques constitués de pièces à géométrie simple (pièces usinées). Cette version répondra également aux besoins de lecture et d’édition de données 2D ou 3D importées. En apportant une démarche simplifiée pour mélanger le 2D et le 3D, vous pouvez migrer vers le 3D à votre rythme en utilisant vos données 2D existantes sans remettre en cause votre organisation ou perturber votre travail quotidien. En savoir plus sur Solid Edge Design and Drafting.

Accédez à l’environnement Tôlerie le plus puissant du marché

Solid Edge Foundation propose des outils supplémentaires par rapport à  Design & Drafting pour la création de pièces plastiques, de fonderie ou de formes complexes grâce aux fonctions surfaciques, hélicoïdales, de balayage….A partir de la version Foundation, vous disposez de l’environnement Tôlerie, le meilleur module en Conception CAO 3D de pièce de tôle du marché. Des modules complémentaires (bâti, assemblage soudé) viennent faciliter et accélérer la conception de machines spéciales et de lignes d’assemblage.Un utilitaire de gestion de pièces standards permet également de faciliter le classement et la réutilisation des pièces.De plus, le module d’animation gère la cinématique de vos mécanismes grâce à la fonction moteur. En savoir plus sur Solid Edge Foundation

Aller au délà de la conception grâce à la gestion de données techniques

Solid Edge Classic va au-delà d’une Solution de  Conception CAO 3D en intégrant des outils permettant de répondre à l’ensemble des besoins liés à l’étude d’un produit.Des modules destinés à :

  •  accroitre votre efficacité en phase de conception à travers des assistants de création de composants mécaniques, des bibliothèques de composants standards
  • analyser vos pièces (analyse statique et modale) avec Simulation Express (analyse par éléments finis).
  • améliorer le travail collaboratif et de la gestion de données grâce au connecteur Solid Edge Insight pour Sharepoint.
  • et améliorer l’impact de votre documentation marketing grâce au rendu photo réaliste de Virtual Studio +.

En savoir plus sur Solid Edge Classic

Réduisez les prototypes physiques grâce au module Solid Edge Simulation

La Solution Solid Edge Premium étend les possibilités de la licence Classic à :

  • La conception de réseaux de tuyauterie au travers le module Xpress Route,
  • La représentation CAO 3D des câbles électriques (Wire Harness Design)
  •  la validation des assemblages mécaniques grâce à un module de calcul éléments finis basé sur le solveur Nastran (Solid Edge), réputé dans le monde du calcul.
  • Un module de cinématique à partir de la version 2020

Solid Edge Simulation permet de valider la conception des pièces et des assemblages plus tôt dans le processus de développement des produits, afin de réduire les délais de commercialisation et les coûts de prototypage physique. En savoir plus sur Solid Edge Premium,  En savoir plus sur Solid Edge Simulation

Comparatif des différentes versions de Solid Edge 2020

Modélisation
 Design & DraftingFoundationClassicPremium
Technologie SynchroneOuiOuiOuiOui
Gestion de donnéesOuiOuiOuiOui
Import de fichiers (JT, Parasolid, STEP, IGES, STL, IFC, ACIS, dxf, dwg, NX, Solid Works, ProE, Inventor)OuiOuiOuiOui
Export de fichiers (JT, Parasolid, STEP, IGES, STL, IFC, ACIS, dxf, dwg)OuiOuiOuiOui
Réalisation de macro (API)OuiOuiOuiOui
Environnement Mise en planOuiOuiOuiOui
Environnement PièceDe base (1)OuiOuiOui
Environnement AssemblageDe base (2) (3)OuiOui
Environnement Tôlerie(4) (5)OuiOui
Fonctions de forme (Surfacique, balayage, hélicoïde)OuiOuiOui
Catia V4 / V5 translatorModuleModuleModule
Structure mécano-soudé
 Design & DraftingFoundationClassicPremium
Bâti (chassis, structure mécano-soudé)OuiOuiOui
Assemblage soudéOuiOuiOui
Modules de Modélisation
 Design & DraftingFoundationClassicPremium
Modélisation ConvergenteOuiOuiOuiOui
Tuyauterie, tube (XpresRoute)ModuleModuleOui
Câblage, faisceaux électriques (Electrical Routing)ModuleModuleOui
Generative DesignOuiOui
Ingénierie inverseOuiOui
Référence Ingénierie (conception automatisée des cames, engrenages, poulies et arbres, ressorts, poutresOuiOui
PCB CollaborationModuleModuleModuleOui
Définition basée sur un modèle (MBD)ModuleModuleModuleModule
Polarion (Gestion des exigences)ModuleModuleModuleModule
Piping design (XpresRoute et Piping library inclus)ModuleModuleModule
Mold tooling / Electrode designModuleModuleModule
Generative Design ProModuleModule
Bibliothèques de composants
 Design & DraftingFoundationClassicPremium
Standard Part (Gestion des composants – sans bibliothèques)OuiOuiOuiOui
Bibliothèque de composant mécanique (Machinery Library)ModuleModuleOuiOui
Bibliothèque de composant tuyauterie (Piping Library)ModuleModuleModule
Rendu – Animation – Documentation Technique
 Design & DraftingFoundationClassicPremium
EclatéOuiOuiOuiOui
Rendu photoréaliste (Keyshot)(6)(6)OuiOui
AnimationDe base (7)OuiOuiOui
Technical PublicationsModuleModuleModuleModule
Mouvement – Simulation – Calcul
 Design & DraftingFoundationClassicPremium
Cinématique de base (Glisser composant, détection des collisions)OuiOuiOuiOui
Cinématique avancéeModuleModuleOui
Simulation Express (Déformation/Contrainte/Modale d’une pièce)OuiOuiOui
Simulation Mécanique (Statique linéaire, Optimisation, Modes propres)ModuleModuleOui
Simulation Mécanique Flambage linéaire, Réponse dynamique)ModuleModuleModule
Simulation Thermique (pièce, assemblage, volumique, coque, mixte)ModuleModuleModule
FloEFD (simulation de la dynamique des fluides)ModuleModuleModule
Electronics coolingPré-requis : FloEFDModuleModuleModule
HVACModuleModuleModule
LED lightingModuleModuleModule
Advanced flowModuleModuleModule
EDA bridgeModuleModuleModule
Fabrication
 Design & DraftingFoundationClassicPremium
Fabrication additive (impression 3D) preparationOuiOuiOuiOui
Exportation STL et 3MFOuiOuiOuiOui
Fabrication additive (impression 3D) serviceOuiOuiOuiOui
Développement Spécifique
 Design & DraftingFoundationClassicPremium
Macros Spécifiques (API – Développements VB.net)OuiOuiOuiOui
Macros Standard (Pack Digicad)ModuleModuleModule
Licence
 Design & DraftingFoundationClassicPremium
Licence FixeOuiOuiOuiOui
Licence Flottante par Dongle USBOuiOuiOui

Détails des fonctionnalités des licences Solid Edge 2020

Précisions apportées sur les environnements Pièces, Assemblages & Tôlerie

(1) Fonctions absentes de l’environnement pièce en Design & Drafting :
Familles de pièces
Copie de pièce
Dupliquer corps / pièce
Multicorps
Pièces ajustables
Convertir pièce en tôle
Outils d’édition direct
Fonction trou oblong (fonction spécifique)
Fonctions de formes (hélicoïde, balayage, raccordement, tout le surfacique)
Copie symétrique de pièce
Simplification de pièce
Section PMI
Outils d’inspection ( analyse des courbures, dépouilles, surface, zébrures)
Flan volumique (déplier une surface quelconque)
Comparer des modèles 3D

(2) Fonctions absentes de l’environnement assemblage en Design & Drafting :
Copie d’assemblage
Symétrie de composant
Dupliquer / Cloner composant
Matrice suivant courbe
Relation Engrenage
Remplacer pièce par copie / par nouvelle pièce
Zones
Famille d’assemblage et assemblage alternatif
Définir composant alternatif
Moteurs et simuler moteur
Assistant relation d’assemblage
Composant virtuel (0D)
Terrain

(3) Fonctions absentes de l’environnement assemblage en Foundation :
Assistant relation d’assemblage
Zones

(4) L’environnement tôlerie n’est pas disponible en Design & Drafting :
Si une fonction tôle est présente dans le fichier,il est possible de l’ouvrir et le modifier avec les fonctions de pièce mais pas avec les fonctions de tôle
Si un déplié est présent, il est possible de le voir, de le mettre à jour et de le mettre en plan mais pas de le recréer

(5) Fonctions absentes de l’environnement Tôlerie en Foundation :
Design for cost (estimation de coût d’une tôle)

(6) Licence Démo de Keyshot pour usage non commercial disponible en Design & Drafting et en foundation

(7) Animation de base en Design & Drafting :
Impossible de mettre un moteur (mouvement de pièce), un changement d’apparence, etc.
Possibilité d’animer un éclaté avec un mouvement de caméra

(8) Simulation intégrée en Premium:
Inclus les modes propres uniquement pour les 4 premiers modes
