Solid Edge Electrical

Solid Edge Electrical – Logiciel de conception électrique

Solid Edge Electrical

Solid Edge Electrical permet aux données de circuler librement entre le schéma électrique, le faisceau et la CAO 3D Mécanique ce qui permet une véritable collaboration entre les conceptions électriques et mécaniques.

Solid Edge Electrical

Les enjeux en conception électrique

Comme les entreprises sont de plus en plus contraintes de réduire les délais de mise de leurs produits et services sur le marché, il est difficile de maintenir la qualité avec les écarts qui existent entre les différents domaines. Il est difficile de comprendre l’impact des changements de conception sur un autre domaine en raison de la complexité des conceptions. Chaque année, il y a une augmentation de la quantité des dispositifs électroniques présents dans les véhicules, les machines et les appareils. Pour que les entreprises puissent répondre aux exigences du marché et maintenir le niveau de qualité attendu par leurs clients, elles doivent combler les écarts entre les différents domaines de conception. C’est exactement ce que fait Solid Edge Electrical, ceci permet aux ingénieurs de collaborer de façon transparente entre la CAO électrique et la CAO 3D Mécanique. Les ingénieurs n’ont plus à se réunir à chaque fois qu’un changement se produit, l’impact d’un changement dans les deux domaines peut être évalué dans cet environnement collaboratif. Cela permet aux ingénieurs d’innover et de mettre plus rapidement des produits innovants sur le marché.

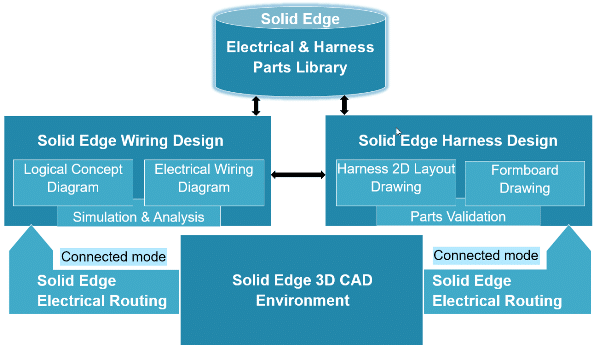

Solid Edge Electrical est composé de trois modules, Solid Edge Wiring Design (Schéma électrique et simulation), Solid Edge Harness Design (Création de faisceaux et insertion des fiches, isolants et prises) et l’extension de Solid Edge Electrical Routing (permettant d’utiliser les informations des autres modules pour leur intégration dans le modèle 3D).

Avantages Solid Edge Electrical

  • Une solution Solid Edge pour les clients SolidEdge, permettant de répondre à l’augmentation inexorable du contenu électrique de leurs produits. (Une solution de conception électrique parfaitement intégrée avec Solid Edge).
  • La maquette numérique entièrement électromécanique élimine le besoin à réaliser de prototypes couteux et permet une évolution rapide des changements.
  • L’automatisation avancée de la conception libère les ingénieurs des tâches manuelles pour qu’ils puissent innover et passer plus de temps à créer d’excellents produits.

Caractéristiques

  • Un répertoire commun de pièces et de symboles qui est le moteur derrière des fonctionnalités puissantes permettant l’automatisation de la sélection des pièces, la sélection automatique des bornes, des bouchons et des joints pour chaque connecteur. La réservation d’espace, détection des collisions et prévention des risques pour les ingénieurs électriciens dans le domaine de la mécanique.
  • Une solution à fournisseur unique permettant une intimité d’intégration qui n’est pas possible avec des produits tiers et des produits complémentaires – par exemple, la prise en charge d’une connexion directe et la vérification croisée (cross-probing).
  • Des capacités uniques de vérification fonctionnelle et de dimensionnement électrique permettant aux utilisateurs de concevoir des produits de haute qualité. Une série de contrôles des règles de conception est mise en place afin d’améliorer la qualité et créer de meilleurs produits de façon fiable.
  • Une solution électromécanique intégrée permettant une véritable co-conception entre les différents domaines.
  • Une intégration prête à l’emploi avec Teamcenter permettant à Electrical de contribuer à la nomenclature multi-domaines et à la gestion de configuration et de version activée par Teamcenter.
  • Normes de dessin mécanique et automobile avec support pour le câblage routé.
  • Un moteur de style unique permettant aux entreprises de gérer de manière centralisée l’aspect et la convivialité de leurs modèles.
  • Des cycles de vie indépendants pour les conceptions schématiques et les conceptions de faisceaux garantissent que les modifications apportées à l’une des conceptions n’affectent pas l’autre.
  • La continuité du flux des données, du plan de câblage au plan de faisceau, permet d’obtenir des conceptions de construction correctes.
  • Reporting automatisé des nomenclatures (BOM) pour les schémas électriques et les plans de faisceau.
  • Conformité aux normes IEC 81346.
  • Bibliothèques de symboles IEC et ANSI et une large bibliothèque de composants incluse.

La valeur ajoutée de Solid Edge Electrical

Solid Edge Electrical permet aux données de circuler de façon transparente entre les domaines du câblage 2D, du faisceau 2D et du 3D de la CAO mécanique. Les utilisateurs et différentes équipes peuvent maintenant comprendre et suivre l’impact des décisions de conception dans tous les domaines. Cet environnement permet la vérification et la validation fonctionnelle par la simulation et le contrôle des règles de conception. Les ingénieurs peuvent mettre leurs produits sur le marché en toute confiance avec des conceptions de construction correctes. De plus, il est intégré à Teamcenter permettant la gestion de la configuration et la révision des conceptions. Comme le nombre d’appareils électroniques dans les machines, les véhicules et les dispositifs augmente, Solid Edge Electrical et Solid Edge permettent aux entreprises de mettre leurs produits sur le marché plus rapidement sans nuire à la qualité.

Solid Edge Electrical

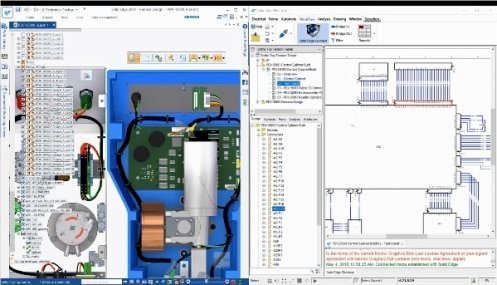

Solid Edge Wiring Design - Schéma électrique

Solid Edge Wiring Design permet la conception du câblage de circuits électriques pour de multiples industries telles que les machines, les véhicules spécialisés ou les équipements médicaux. Il est livré avec une vérification intégrée et des contrôles des règles de conception pour s’assurer que la construction est correcte. Sa bibliothèque de composants intelligente vous aidera à piloter le processus de conception grâce à la sélection automatique des pièces. Faisant partie de la famille Solid Edge, le mode connecté permet une collaboration dynamique CAO Electrique/CAO Mécanique avec des vérifications croisées et une mise à jour dynamique entre les domaines mécanique et électrique.

CAO électrique - Solid Edge Harness Design

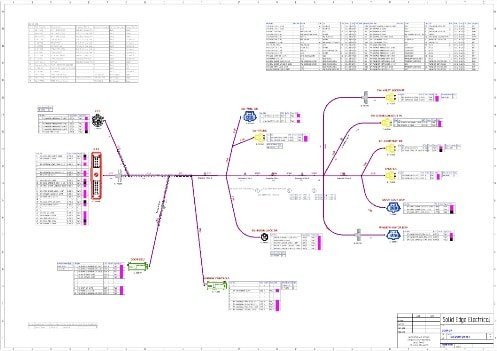

Solid Edge Harness Design - Faisceau Electrique

Solid Edge Harness Design est l’une des meilleures applications de conception de faisceau électrique de sa catégorie, destinée à la production interne ou à l’impression. Vous pouvez concevoir des faisceaux indépendants ou dérivés du plan de câblage dans Solid Edge Electrical Design, mais pour une expérience 3D réelle impliquant une véritable collaboration CAO Electrique/CAO Mécanique, Solid Edge Harness s’intègre entièrement avec Solid Edge. Les vues de face et les tableaux des connecteurs permettent aux concepteurs de déterminer facilement le mode de terminaison des différents fils et la bibliothèque de composants intelligente pilote la sélection automatique des bornes, des joints et des fils. Solid Edge Harness permet de combler l’écart entre la conception électromécanique d’un faisceau en une seule solution, permettant aux ingénieurs de mettre rapidement et en toute confiance de nouveaux  produits et services sur le marché.

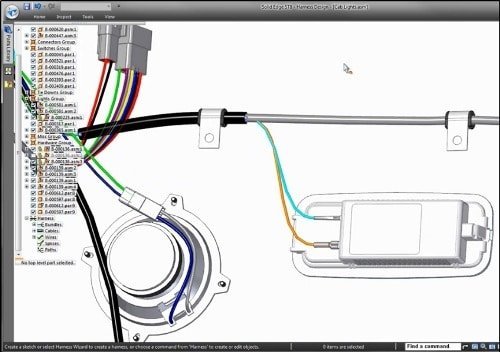

Solid Edge Electrical Routing

Solid Edge Electrical Routing est un environnement dédié processus permettant la création, le routage et l’organisation efficaces de fils, de câbles et de faisceaux dans un assemblage Solid Edge. Le routage électrique Solid Edge permet aux équipes de conception électrique et mécaniques de collaborer sur les mêmes projets afin de créer des maquettes numériques complètes et précises  contenant à la fois des composants mécaniques et électriques, éliminant le besoin de prototypes physiques coûteux. Les violations de conception, telles que la taille physique excessive du faisceau ou un rayon de courbure trop serré, sont surveillées en permanence lors de la conception du faisceau, de sorte que le retour d’informations en temps réel met immédiatement tout problème en évidence. Les rapports sur la longueur et les attributs de coupe des câbles et des fils sont capturés pendant le processus de conception du harnais.

Solid Edge Electrical Routing
