Piping Design est un logiciel de conception des tuyauteries en CAO 3D sur la base du schéma PID, des classes de tuyauterie et de bibliothèques de symboles. Le logiciel génère ensuite automatiquement les plans isométriques ISOGEN nécessaires pour la préfabrication et le montage sur site. Le « moteur CAO 3D » utilisé permet une gestion extrêmement fluide des grands assemblages (10000 composants et plus).

Piping Design vous assure une cohérence totale entre le dessin en CAO 3D de votre réseau de tuyauteries et celui des plans isométriques.

Domaines concernés

La solution concerne tous les chargés d’affaires, ingénieurs d’études, projeteurs et dessinateurs en bureau d’études. Les domaines concernés comprennent la chimie, pétrochimie, sidérurgie, nucléaire, industrie pharmaceutique, agro-alimentaire, traitement des eaux, construction navale et bien d’autres encore.

Inscrivez vous à nos Webinars PID & Piping Design

 29 novembre et 21décembre à 14hr

Piping Design définit des classes de tuyauterie

La base de cette conception de tuyauteries repose sur l’utilisation des classes de tuyauterie. Ces classes aussi appelées « Pipe specifications » sont définies par des tableaux et ceci pour une entreprise, un département ou un projet spécifique. La relation entre les éléments de tuyauterie (raccords, équipements, etc.…) et les caractéristiques des conduites (diamètres, pression, température, fluides, épaisseurs de corrosion, etc.…) est déterminée une seule fois. Le logiciel vérifie les paramètres nécessaires (par exemple le type de raccordement, la longueur maximale et minimale des tuyaux) définis dans la classe de tuyaux.  Il utilise ensuite ces informations pour automatiser la création de l’assemblage des différents éléments de tuyauterie.

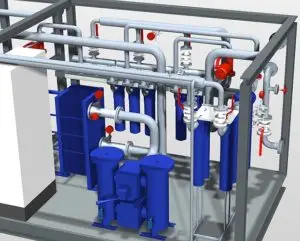

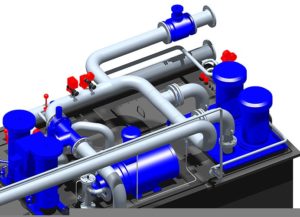

Skid tuyauterie avec le logiciel piping design

Edition des classes de tuyaux avec « Pipe Specification Editor »

Piping Design met à disposition l’outil « Pipe Specification Editor » qui possède toutes les fonctions nécessaires pour la construction, la maintenance et la modification des classes de tuyauterie. De plus, des exemples de telles classes sont disponibles et peuvent être utilisées ou modifiées selon les besoins spécifiques. Les classes de tuyauteries que vous créez sont stockées dans un seul dossier appelé « PipeSpecs ». Cela permet  :

  • De faciliter l’entretien et la gestion des classes de tuyauterie.
  • D’avoir un haut degré d’automatisation.
  • D’éviter des erreurs ou l’utilisation d’équipements incompatibles.
  • D’assurer l’utilisation des normes en vigueur dans l’industrie et/ou dans l’entreprise.

Piping Design automatise la conception des tuyauteries

piping design - logiciel tuyauterie 3d

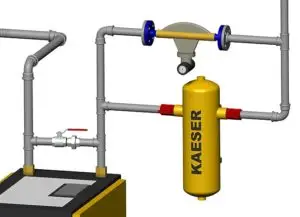

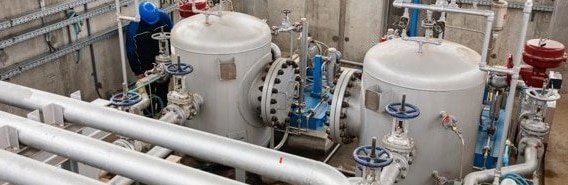

logiciel tuyauterie industrielle, Kaeser

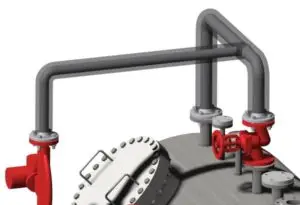

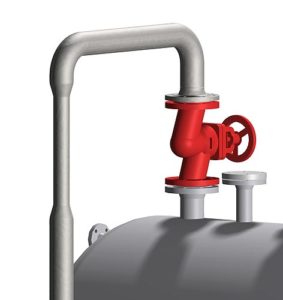

tuyauteries de section circulaires
contrôle automatique du sens de l'écoulement

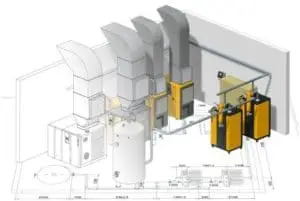

conception cao 3d de gaines de section rectangulaires

Les pompes, les échangeurs de chaleur, chaudières, appareils à pression, les réservoirs, cuves doivent être insérés manuellement dans l’assemblage. Ils vont être utilisés comme point d’arrivé ou de sortie des différents chemins de tuyauterie.

Le concepteur dessine et définit le tracé du réseau de tuyauterie requis avec des lignes 3D à l’aide de l’outil CAO incorporé au logiciel. Celui ci analyse alors les segments de lignes 3D comme étant des chemins de tuyauterie. Un chemin de tuyauterie correspond au tracé d’une tuyauterie continue à partir d’une connexion jusqu’à une autre, indépendamment du nombre de segments de lignes qui composent ce chemin. De nouveaux chemins commencent à chaque branche. Les chemins constituent la base de la génération du réseau de tuyauteries 3D, composé de raccords et de tuyaux.

Piping Design génère, à partir ces chemins, la tuyauterie complète d’une manière automatique conformément à la classe de tuyauterie requise, de son diamètre ainsi que des autres caractéristiques. Le logiciel place automatiquement les raccords de tuyauterie nécessaires (coudes, tés, brides, joints). Il positionne ensuite tous les tuyaux situés entre ces raccords. Cela permet de gagner beaucoup de temps et de sécuriser le processus.

L’insertion de composants supplémentaires tels que des vannes, réducteurs et instruments est possible à tout moment. Le logiciel Piping Design utilise alors les spécifications de la classe de tuyauterie concernée. Le logiciel prend en compte la nouvelle situation et apporte les modifications éventuellement nécessaires.

La mise à jour (raccords et tuyaux superflus ou manquants) s’effectue de manière entièrement automatique en utilisant les « connaissances » de la classe de tuyauterie utilisée. En cas de modification d’un réseau existant, en cas de modification de la classe de tuyauterie, du diamètre ou d’une autre caractéristique de la classe de tuyaux, Piping Design procède de la même manière et utilise les définitions mémorisées à partir de la classe de tuyauterie. L’utilisateur est toujours en mesure d’étendre et d’éditer un réseau en fonction de ses besoins spécifiques.

Tuyauteries de sections circulaires

Les fonctions les plus importantes sont le positionnement automatique des :

  • Coudes pour tous les angles usuels.
  • Intersections en Tés normaux et réduits pour les valeurs d’angles usuelles.
  • Colliers/brides de soudure au lieu de Tés réduits (pour tous les angles usuels).
  • Brides et joints.
  • Ainsi que la génération des tuyaux droits et courbés.

D’autres outils et options intelligentes sont également disponibles pour aider les utilisateurs :

  • Contrôle automatique du sens de l’écoulement.
  • Découpe des tuyaux lorsque la longueur maximale est atteinte.
  • Création des espaces de soudure.
  • Création d’isolants.

Gaines de section rectangulaires

Le logiciel Piping Design peut également être utilisé pour créer des profils de section non circulaires. Les conduits de câbles, les conduits de ventilation peuvent être intégrés rapidement et efficacement dans l’assemblage 3D. Le logiciel génère alors automatiquement les conduits comme pour les profils de section circulaire.

Les fonctions les plus importantes sont le positionnement automatique des :

  • Coudes pliés à 45 et 90 degrés.
  • Connexions en Tés à 45 et 90 degrés avec des profils identiques et réduits.
  • Brides et de rondelles.
  • Tubes de forme entre les raccords de formes placés.
  • Tuyaux de longueurs fixes.

L’alignement de composants particuliers (gauche / droite, ainsi que vers le haut ou le bas) est pris en compte.

Les avantages de la solution

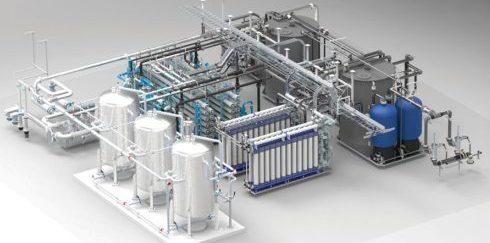

piping design - logiciel cao 3d tuyauterie industrielle
  • Les schémas édités par le logiciel P&ID Design sont pris en charge par l’intermédiaire de la connexion Piping Design.
  • La bibliothèque de pièces standard 3D disponible peut être complétée en fonction des nécessités.
  • Les réseaux de tuyauterie sont réalisés en conformité avec les standards existants en tuyauterie industrielle.
  • Les composants supplémentaires (interactifs ou contrôlés depuis P&ID) sont mis en place d’une manière flexible.
  • La Mise à jour est automatique après modification.
  • Il y a possibilité d’ajouter une tolérance de l’angle de courbure comprise entre 0° et 10°.
  • Tous les outils nécessaires à la création et à la modification des classes de tuyaux sont disponibles.
  • L’utilisation est simple et adaptation de l’utilisateur se fait rapidement.
  • La détection de collision se fait grâce aux fonctions du logiciel CAO de base.
  • Dessin automatique basé sur les fonctions du logiciel CAO .
  • Construction des plans isométriques se fait d’une manière automatique avec l’application « Isometric ».
  • Il en est de même de la réalisation des nomenclatures.
Et bien plus encore…

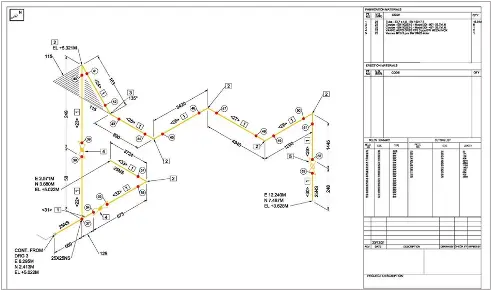

Plan isométrique

Plan Isométrique
plan isométrique tuyauterie, technologie isogen

Personnalisation d'Isometric

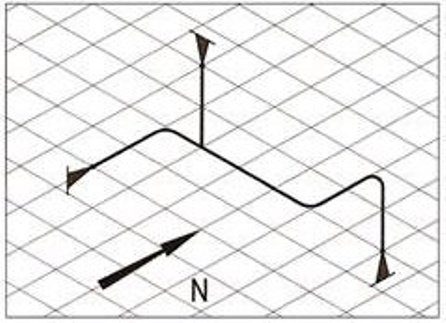

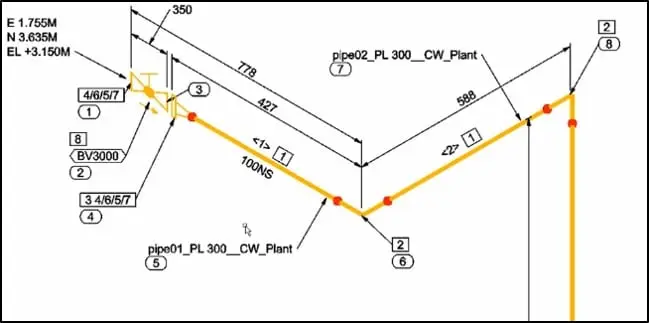

Le plan isométrique est régulièrement utilisé en tuyauterie industrielle. Ce plan n’est pas à l’échelle, il est simplifié et possède les côtes nécessaires à la production. Les axes principaux sont orientés à 60° les uns des autres.

Le plan isométrique tuyauterie est généré par le module Isometric basé sur la technologie d’Isogen appartenant à ALIAS (Intergraph).

Le logiciel tuyauterie isometric importe le projet 3D et crée le plan isométrique de manière automatique :

  • Les plans isométriques de tuyaux sont générés par simple pression sur un bouton de l’assemblage 3D dans la CAO 3D.
  • Les ajustements et les configurations souhaités (règles et mappages d’attributs) peuvent être effectués dans l’interface Isométric.
  • Isometric reprend entièrement les réseaux de tuyauterie créés avec Piping Design avec tous les composants et toutes les propriétés.
  • Isometric traite toutes les informations existantes et crée automatiquement le dessin isométrique aux formats DWG, DXF, DFT, SLDDRW ou DGN (MicroStation).

Le logiciel Isometric est configurable pour la création d’un plan isométrique tuyauterie. Le système peut être complétement personnalisé pour répondre aux besoins spécifiques des utilisateurs et aux méthodes de travail. Diverses nomenclatures (comme des listes d’articles, des listes de coupe et des listes des soudures) peuvent être affichées automatiquement sur le dessin.

L’installation du logiciel donne accès à 10 styles prédéfinis. Ceux-ci peuvent être utilisés directement ou modifiés selon vos propres besoins. Vous pouvez créer vos propres symboles personnalisés qui seront alors utilisés par l’application Isometric.

Nomenclature du plan isométrique

Création d'une nomenclature

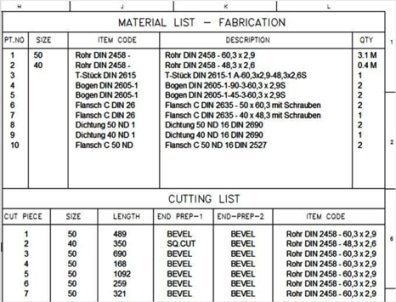

Les pièces sont reconnues et traitées par le logiciel intégré ISOGEN. Plusieurs nomenclatures comme les listes de matériaux, de pièces, de coupe et de soudage peuvent ainsi être exportées sur le plan ou sous forme de fichier ASCII.

Informations disponibles :

  • Longueurs des tuyaux.
  • Longueur totale de tuyaux utilisés selon les diamètres.
  • Raccords de tuyauterie et composants nécessaires.
  • Liste des soudures.

Vos avantages en utilisant Isometric

  • Les plans isométriques et les rapports sont générés automatiquement à partir du modèle 3D.
  • Les plans isométriques des tuyauteries sont personnalisables.

Pour en savoir plus

References Piping Design

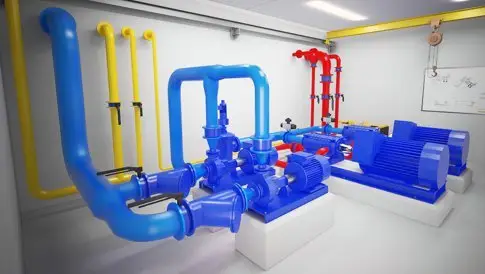

logiciel tuyauterie, piping design, reference technoalpin
Technoalpin

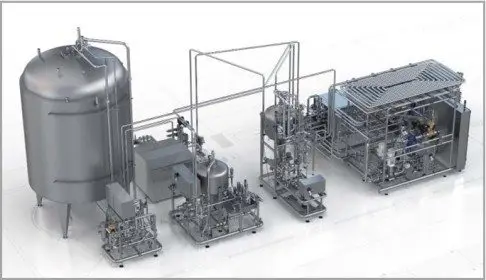

piping design, logiciel tuyauterie, reference krone
Krone

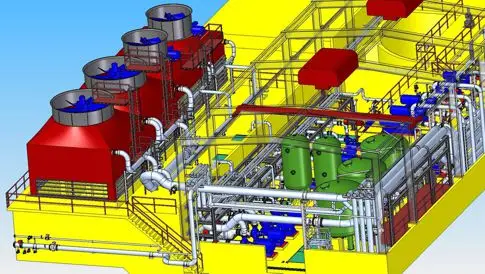

piping design, logiciel tuyauterie, reference primetals
Primetals
